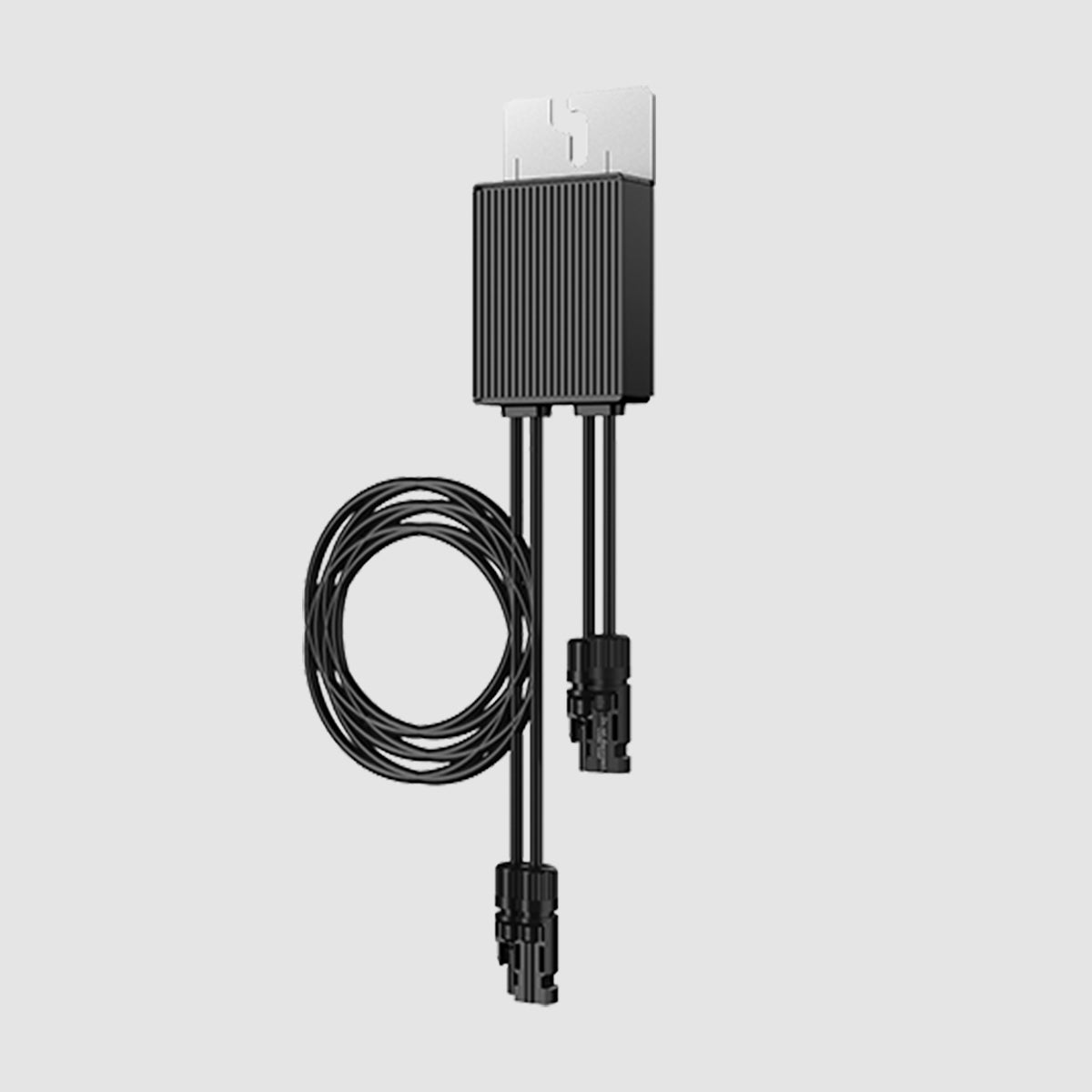

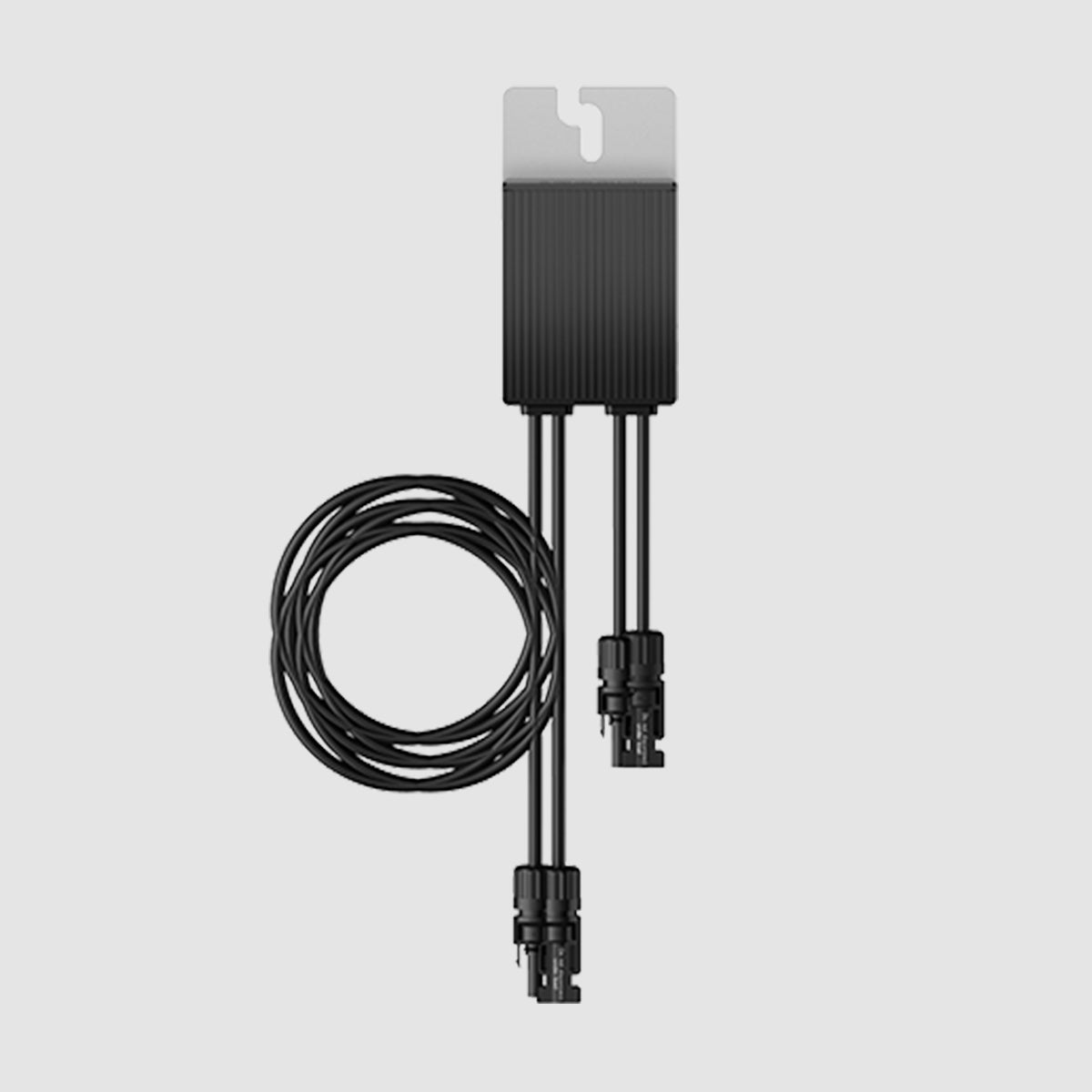

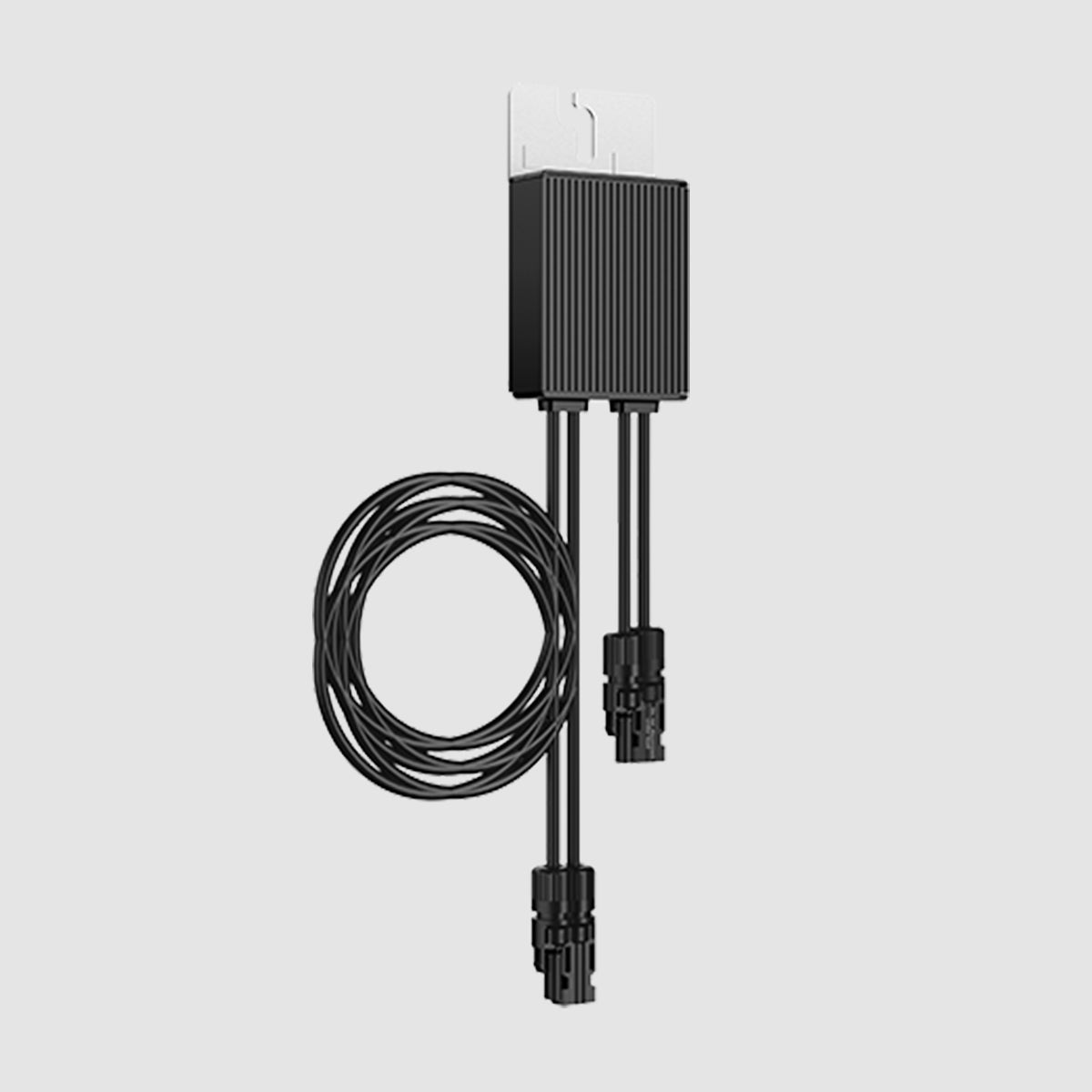

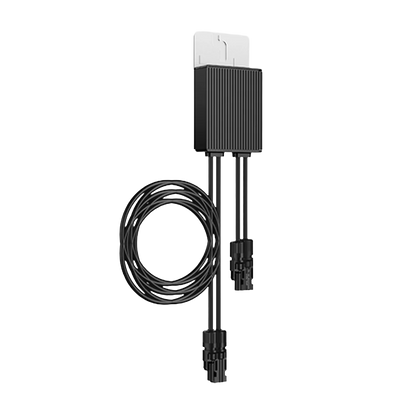

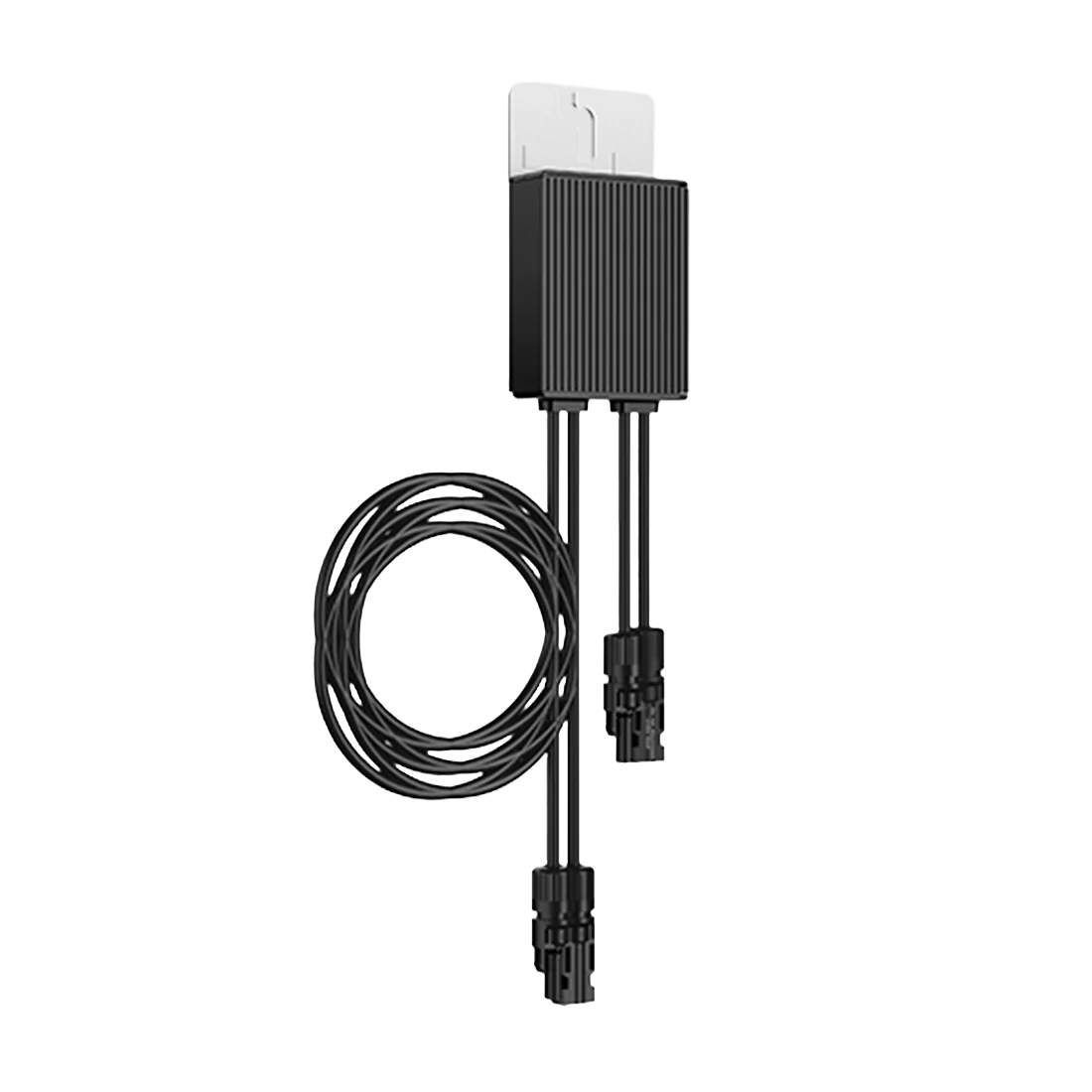

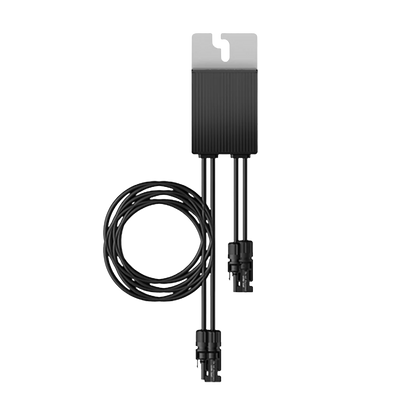

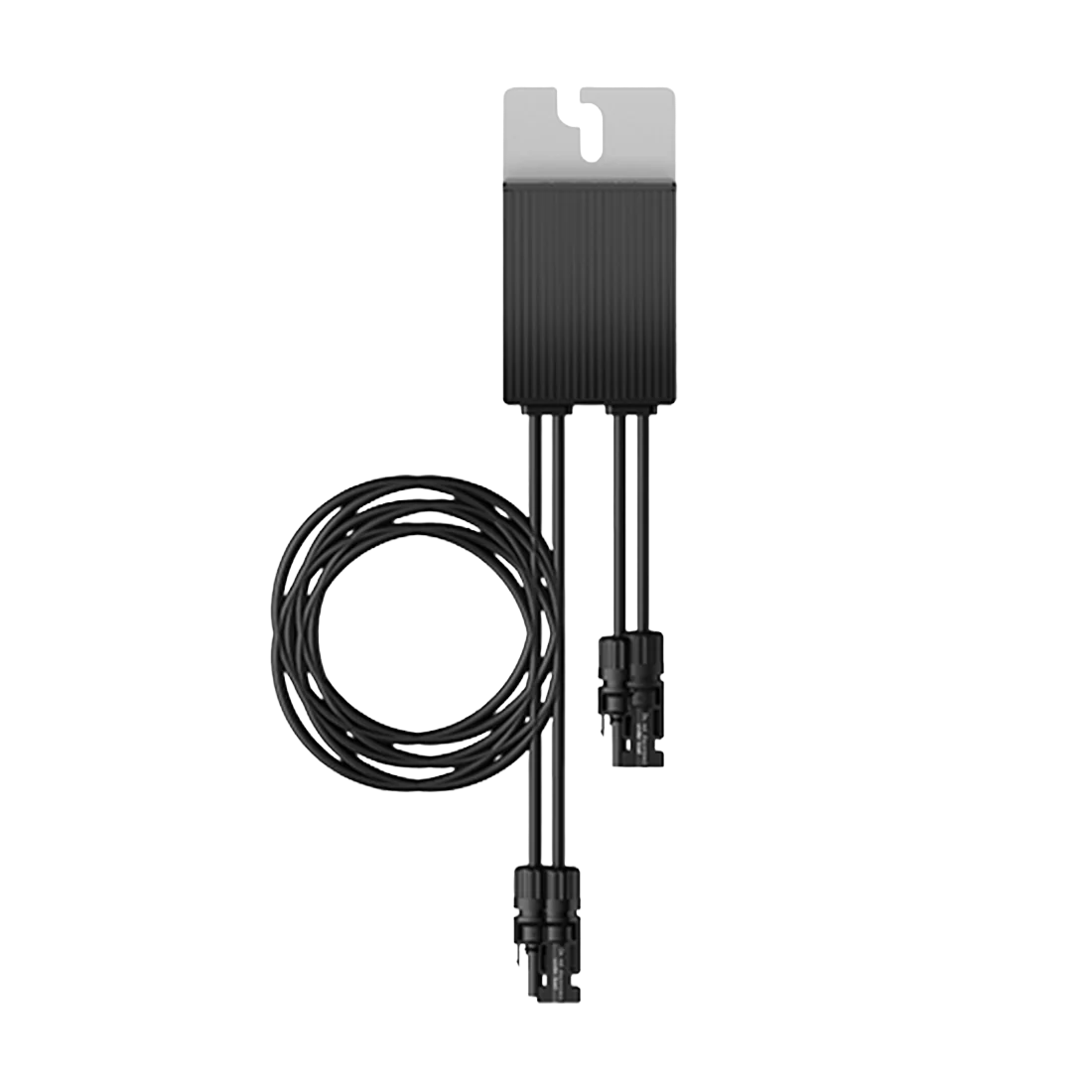

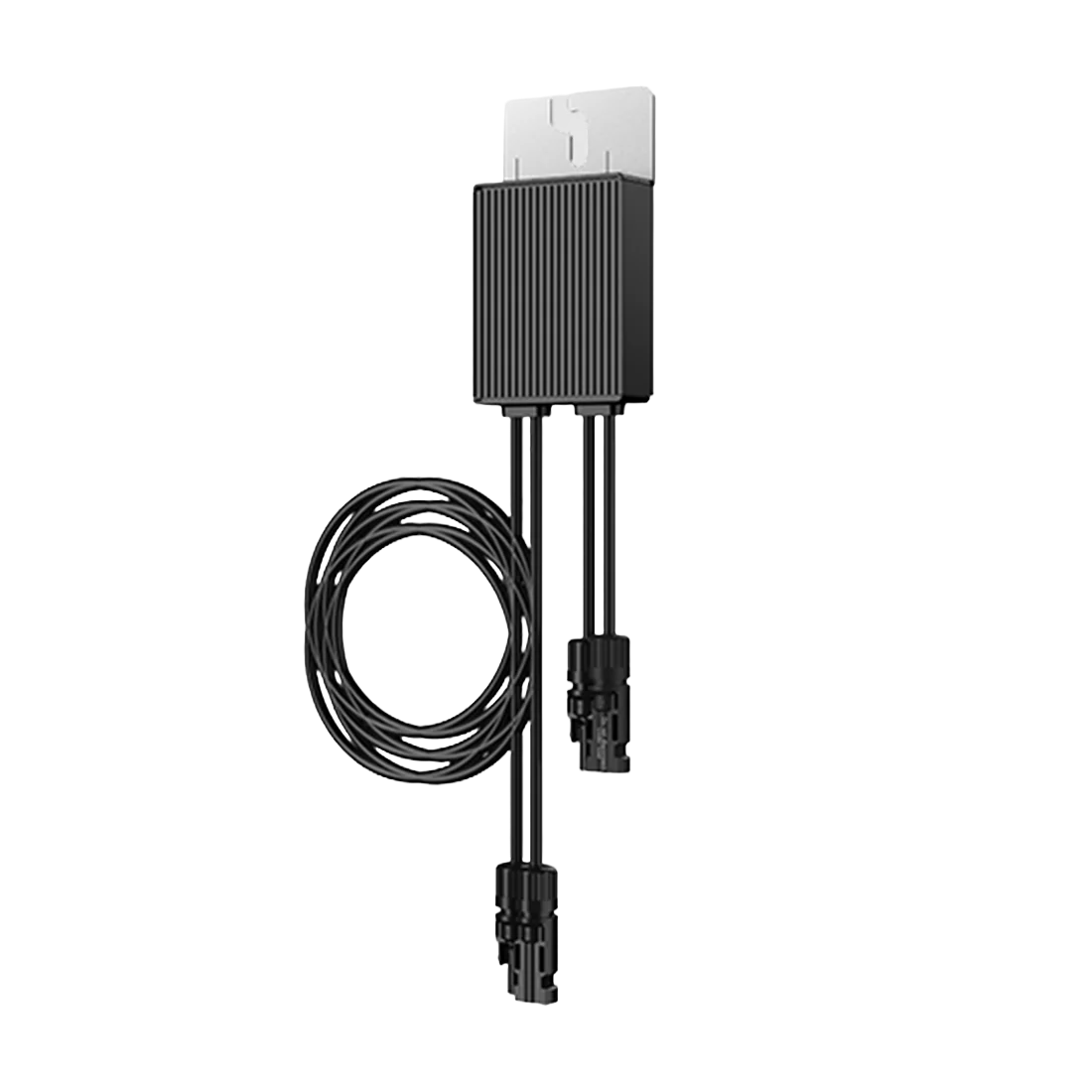

Optimiseur Huawei 450 W SUN2000-450W-P2 Monophasé / Triphasé

Entrée :

- Puissance nominale d'entrée DC1 : 450 W
- Tension d'entrée max. absolue : 80 V
- Plage de tension de fonctionnement MPPT : 10 - 80 V
- Courant de court-circuit max. (Isc) : 14,5 A
- Efficacité max. : 0,995
- Efficacité pondérée : 0,99
- Catégorie de surtension : ||


Sortie :

- Tension de sortie max. : 80 V
- Courant de sortie max. : 15 A
- By-pass de sortie2  : Oui
- Tension de sortie en veille3 : 0 V
- Impédance de sortie en veille : 1 kΩ ± 10%


Communication :

- Protocole de communication : MBUS


Conformité Aux Normes :

- Sécurité : IEC62109-1 (sécurité classe II)
- RoHS : Oui
- Sécurité incendie : VDE-AR-E 2100-712:2018-12


Caractéristiques Générales :

- Dimensions (Largeur x Hauteur x Profondeur) : 75 mm x 140 mm x 28 mm (3,0 in. x 5,5 in. x 1,1 in.)
- Poids (câbles inclus) : 0,6 kg (1,3 lb)
- Pièce d'installation (facultative) : Support de montage du cadre / boulon en T 4
- Connecteur d'entrée : Staubli MC4
- Longueur du fil d'entrée : 0,15 m (0,49 ft)
- Connecteur de sortie : Staubli MC4
- Longueur du fil de sortie : 1,3 m (4,3 ft)
- Plage de température de fonctionnement / d'humidité : -40 ℃ à +85 ℃ 5 / 0% - 100%
- Classe IP : IP68
- Onduleurs compatibles : SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1,
  SUN2000-8/10/12/15/17/20KTL-M2, SUN2000-12/15/17/20/25KTL-M5, SUN2000-30/36/40KTL-M3


Conception du système PV6 :

Longueur de chaîne min. (pour atteindre la tension de démarrage) :


- SUN2000-2~6KTL-L1 : 4
- SUN2000-3~10KTL-M1 : 6
- SUN2000-8~20KTL-M2 / SUN2000-12~25KTL-M5 : 6

- SUN2000-30~40KTL-M3 : 6


Longueur de chaîne max. (optimisation totale) :


- SUN2000-2~6KTL-L1 : 25
- SUN2000-3~10KTL-M1 : 35
- SUN2000-8~20KTL-M2 / SUN2000-12~25KTL-M5 : 35
- SUN2000-30~40KTL-M3 : 25


Puissance DC max. par chaîne (optimisation totale) :


- SUN2000-2~6KTL-L1 : 6 000 W
- SUN2000-3~10KTL-M1 : 10 000 W
- SUN2000-8~20KTL-M2 / SUN2000-12~25KTL-M5 : 12 000 W
- SUN2000-30~40KTL-M3 : 12 000 W





*1 Dans des conditions de test standards, la puissance maximale du module PV ne doit PAS dépasser la « puissance nominale d'entrée DC » de l'optimiseur de puissance. Les modules PV avec une tolérance de puissance allant jusqu'à +5% sont autorisés.

*2 Tout optimiseur de puissance connecté à un onduleur en fonctionnement dans une chaîne PV sera contourné en cas de défaillance.

*3 Dès que l'optimiseur de puissance cesse de fonctionner, sa tension de sortie est réduite à 0 V.

*4 Pour l'installation d'un cadre de module PV / d'un système de racks en profilé d'aluminium extrudé.

*5 Lorsque le SUN2000-450W-P2/600W-P atteint une température de fonctionnement située entre 70 °C et 85 °C, il peut s'éteindre en raison de la protection contre la surchauffe et faire retentir une alarme de surchauffe. Dès que la température diminue, il peut automatiquement reprendre son fonctionnement sans causer de dommages.

*6 Le SUN2000-450W-P2/600W-P et le MERC-1100/1300W-P ne peuvent PAS être utilisés en combinaison avec le même contrôleur d'énergie/PV intelligent.

- Dimension : 75 mm x 140 mm x 28 mm
- Poids : 0,6 Kg
