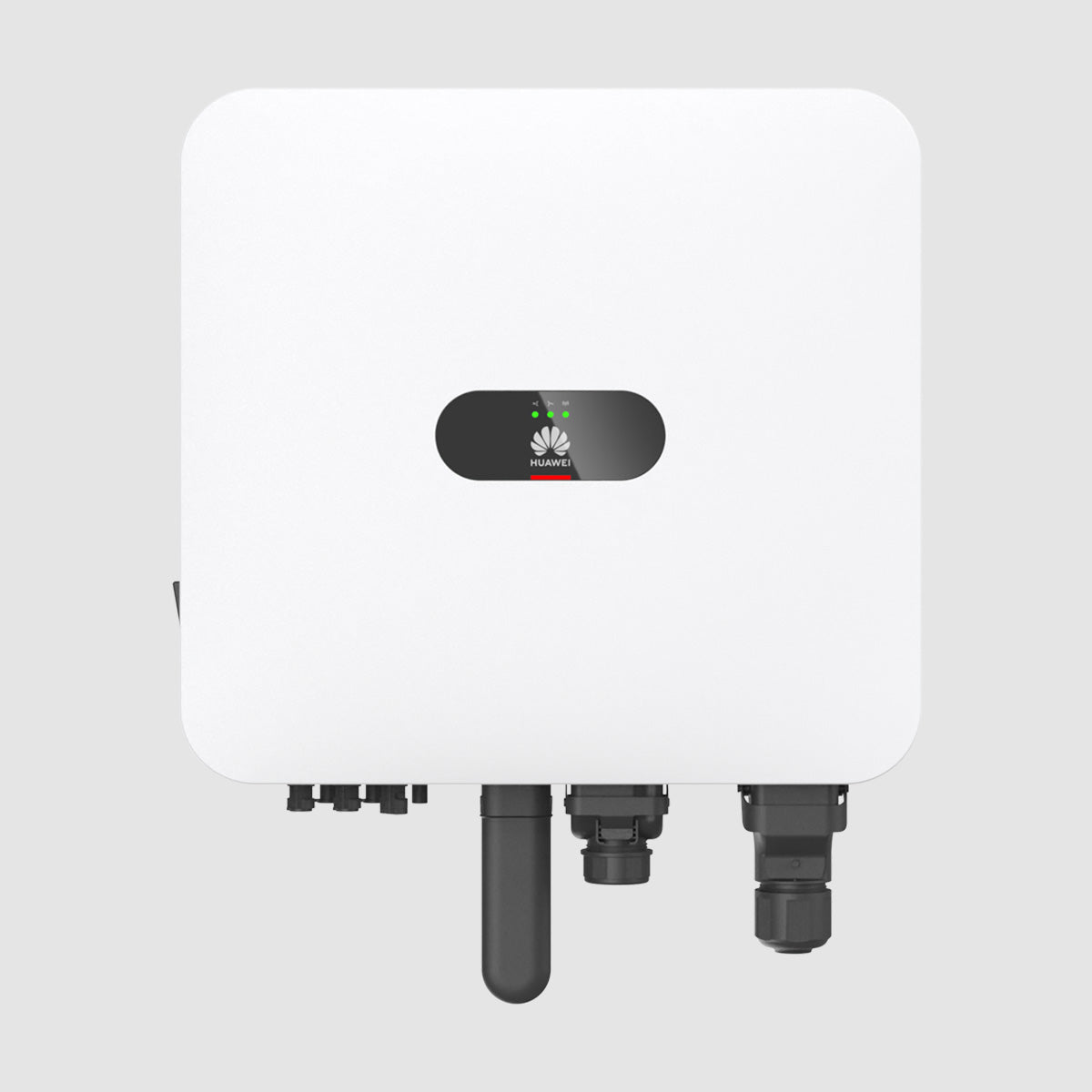

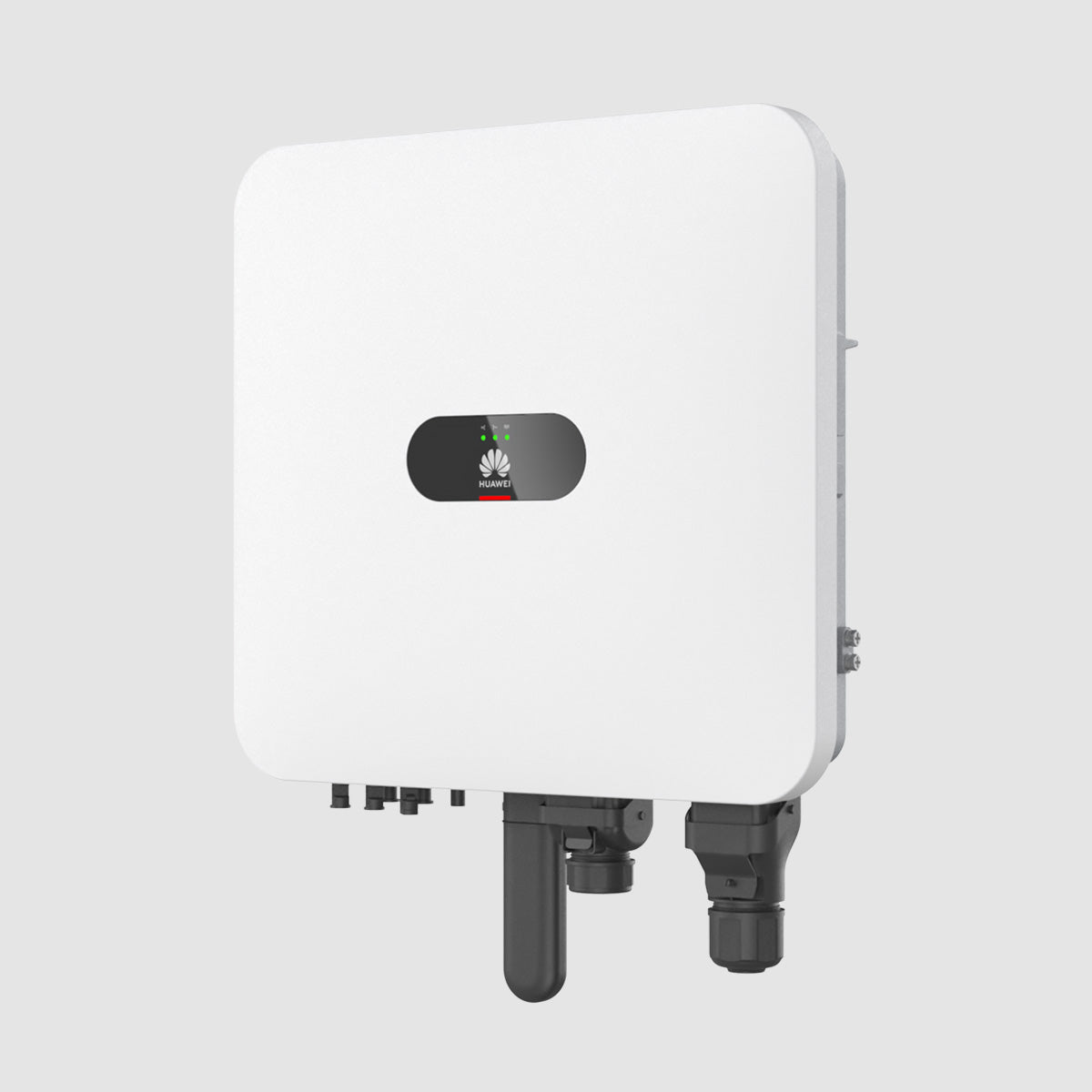

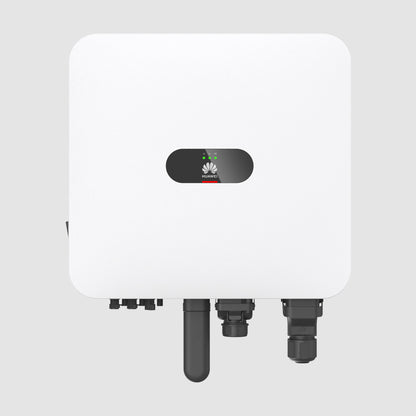

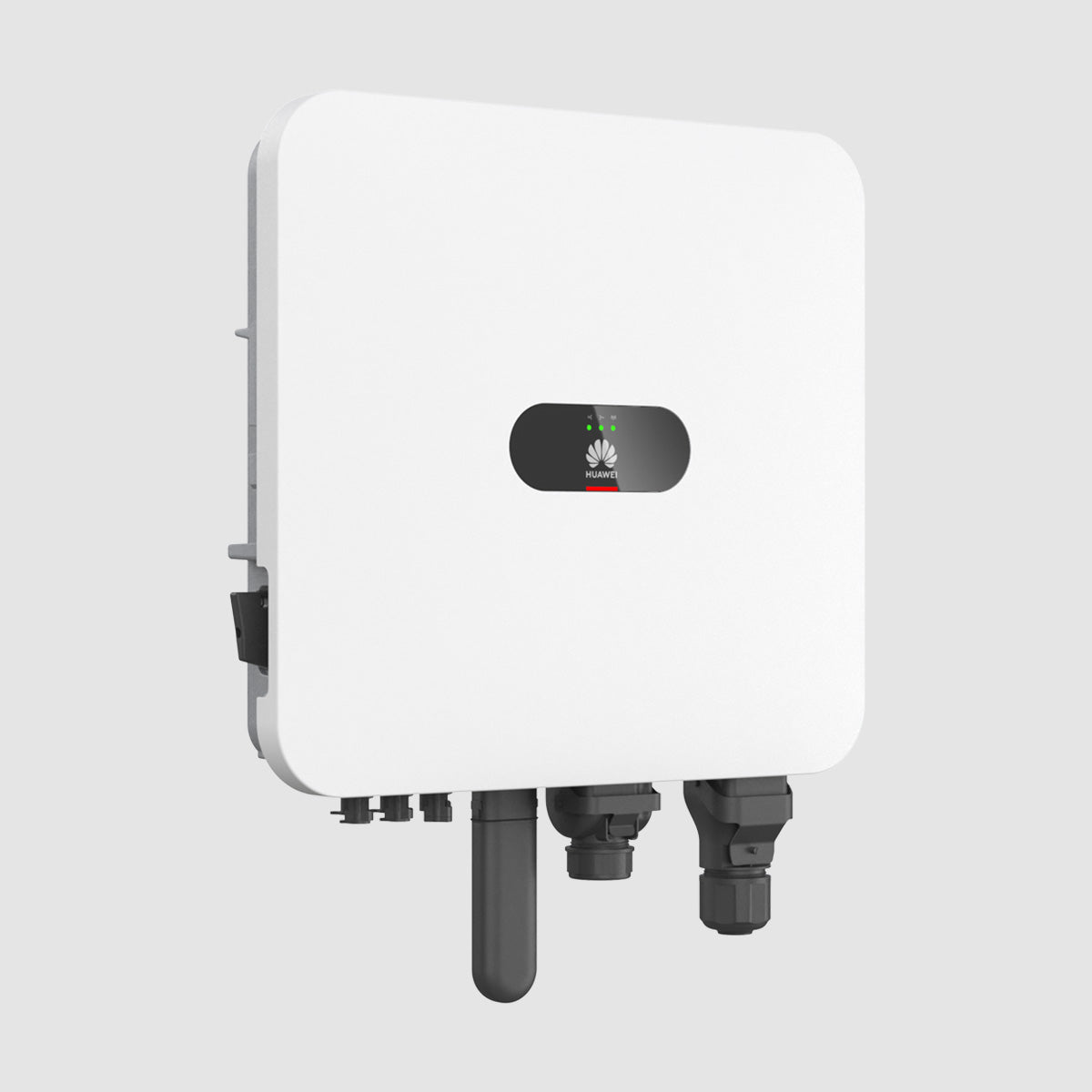

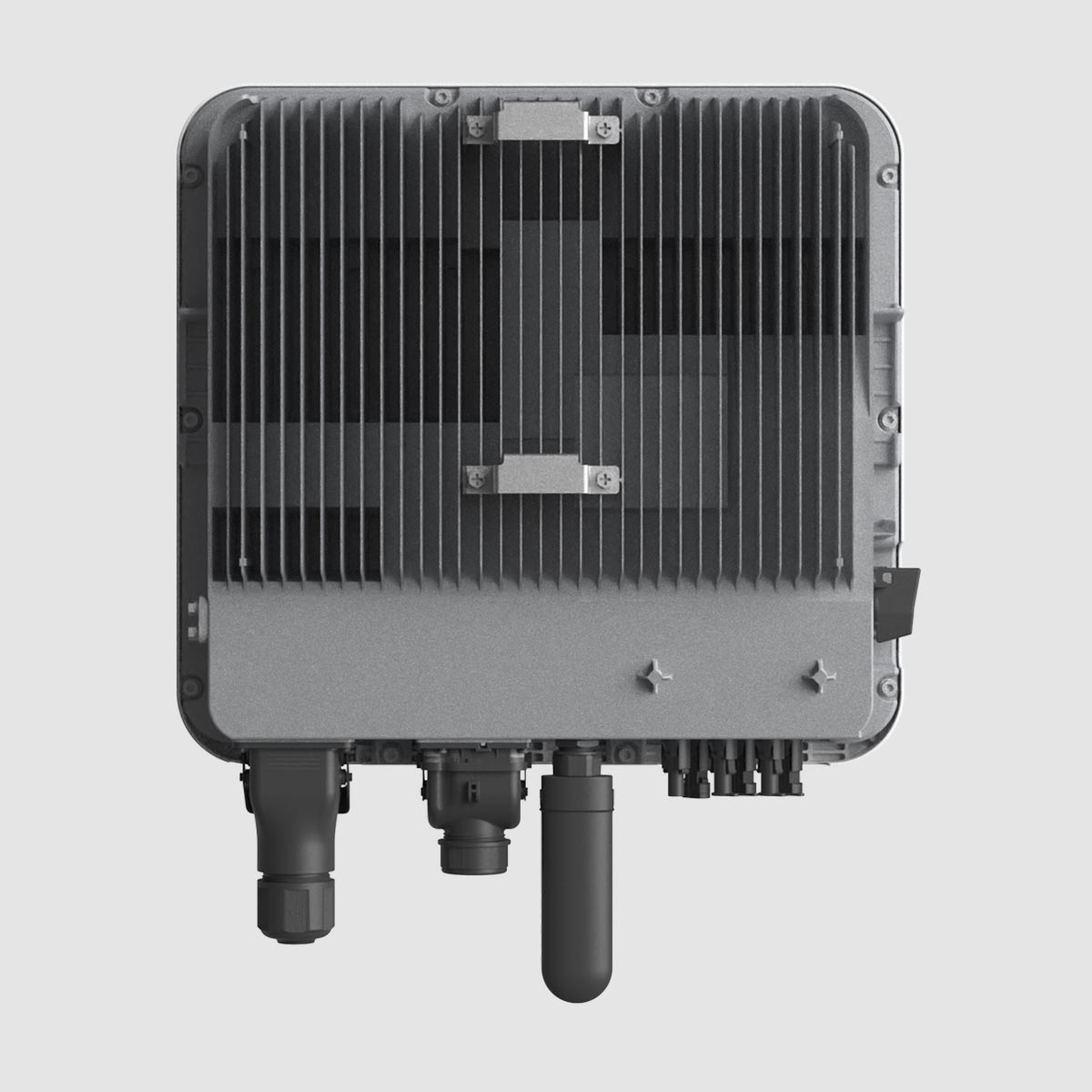

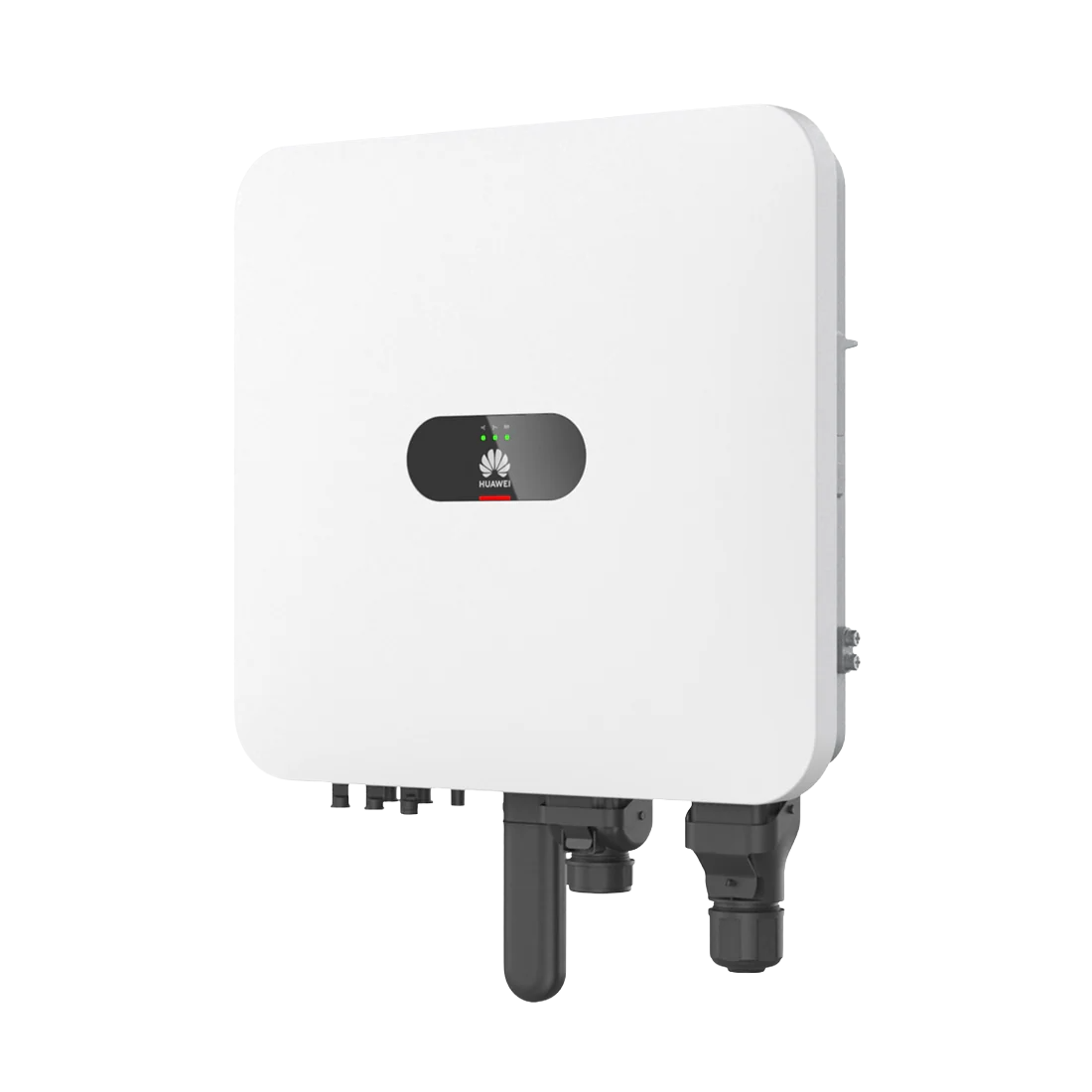

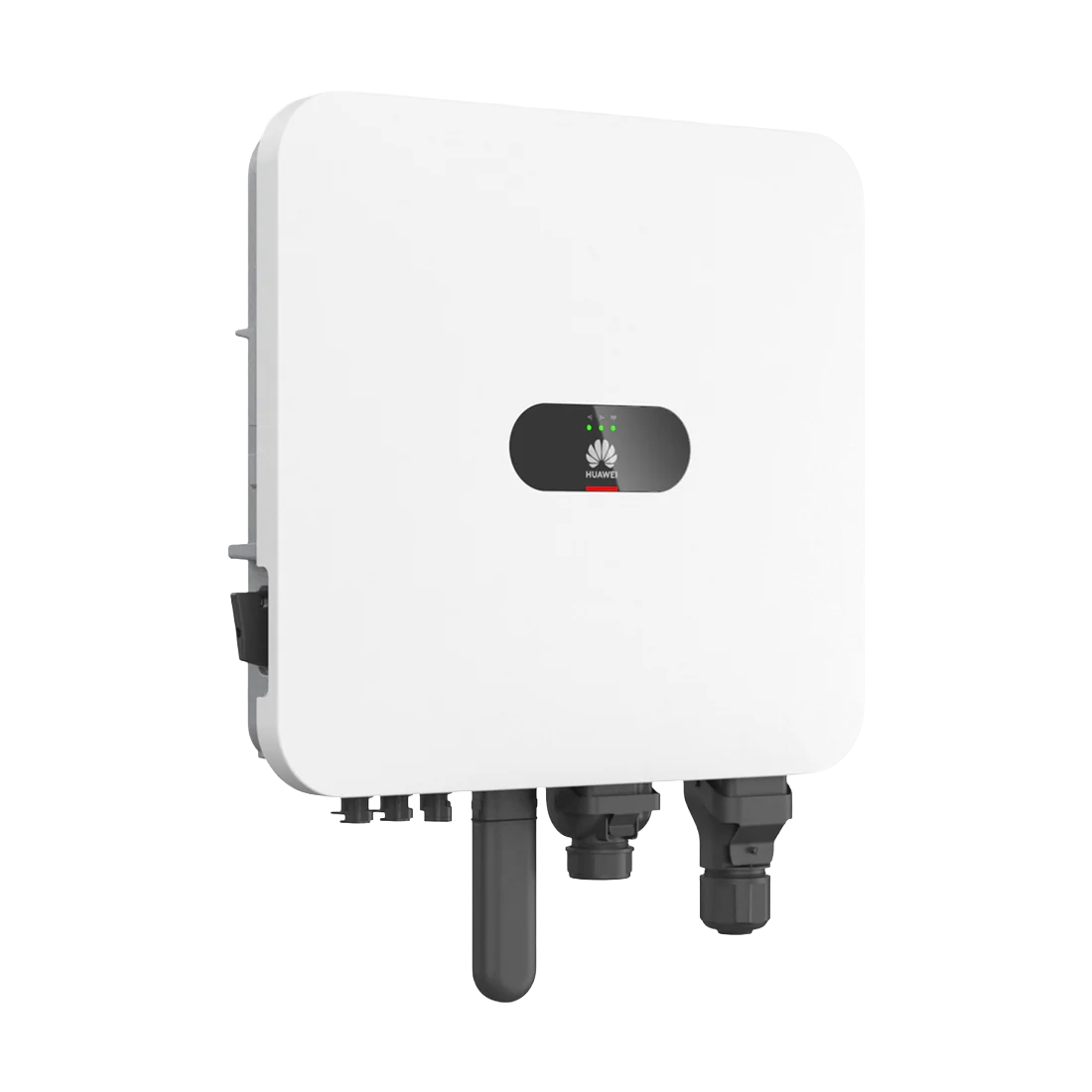

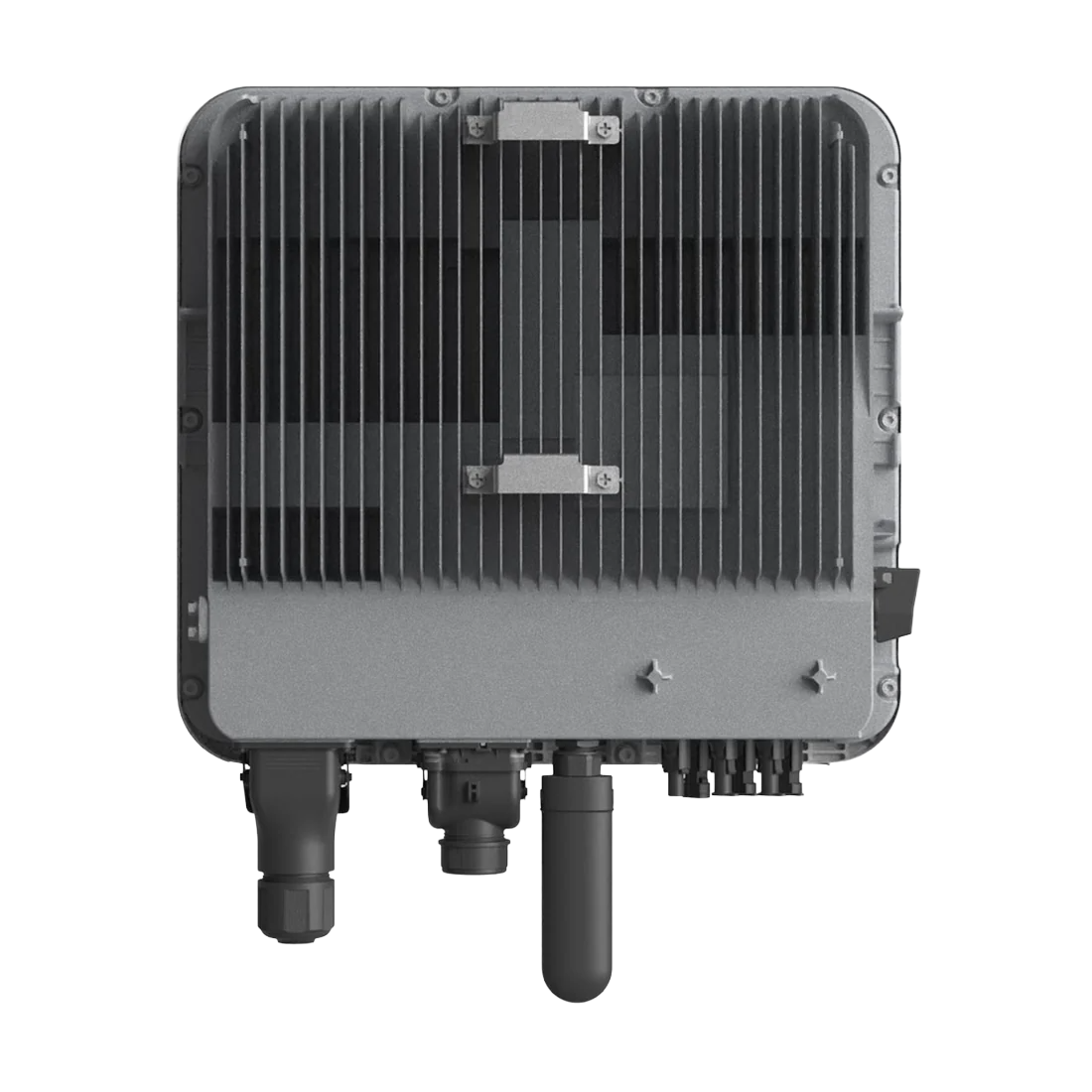

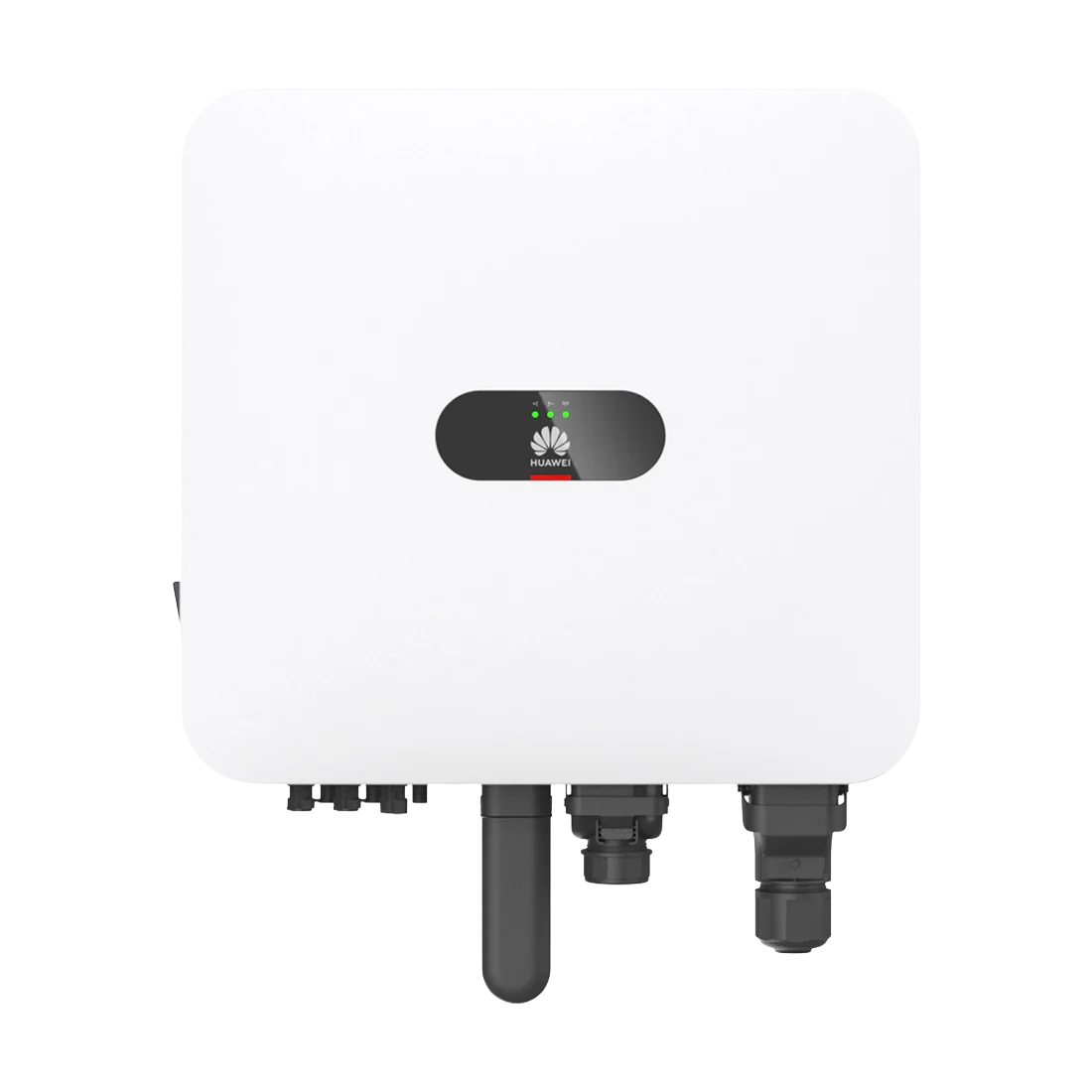

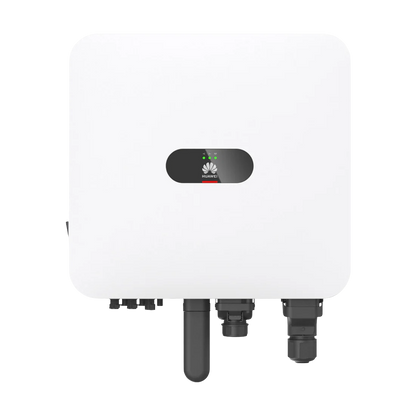

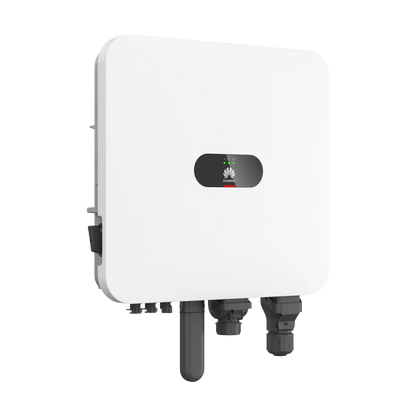

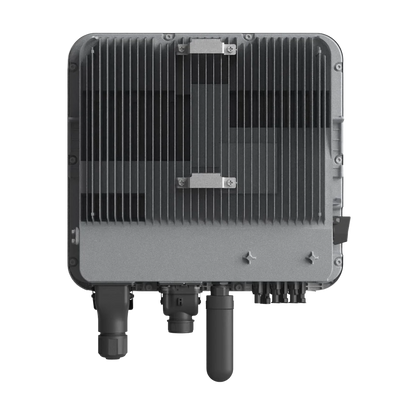

Onduleur Central Hybride Huawei 12Kw Triphasé

Efficacité :

- Efficacité max. : 98,6%
- Efficacité pondérée européenne : 98,2%


Entrée (PV) :

- Puissance PV max. recommandée1 : 22 000 Wp
- Tension d'entrée max. : 1100 V
- Plage de tension de fonctionnement MPPT : 160 -
1000 V
- Tension de démarrage : 160 V
- Tension nominale d'entrée : 600 V
- Courant d'entrée max. par MPPT : 16 A
- Courant de court-circuit max. : 22 A
- Nombre de trackers MPP : 2
- Entrée max. par tracker MPP : 1


Entrée (batterie DC) :

- Batterie compatible :
      - LUNA2000-5/10/15-S0
      - LUNA2000-7/14/21-S1
- Plage de tension de fonctionnement : 600 - 980 V DC
- Courant de fonctionnement max. : 20 A
- Puissance de charge max. : 12 000 W
- Puissance de décharge max. : 12 000 W


Sortie (sur réseau) :

- Connexion réseau : Triphasé
- Puissance nominale de sortie : 12 000 W
- Puissance apparente max. : 13 200 W
- Capacité de surcharge : 220 V AC / 380 V AC, 230 V
AC / 400 V AC, 240 V AC /
  415 V AC 3W/N + PE
- Fréquence nominale du réseau AC : 50 Hz / 60 Hz
- Courant de sortie max. : 20,2 A
- Facteur de puissance réglable : 0,8 avancé ... 0,8
décalage
- Distorsion harmonique totale max. : ≤ 3%


Sortie (hors réseau) :

- Dispositif de sauvegarde compatible : SmartGuard
63A-T0 (Triphasé)
- Puissance nominale de sortie : 12 000 W
- Tension nominale de sortie : 220 V AC / 380 V AC,
230 V AC / 400 V AC, 240 V AC /
  415 V AC 3W/N + PE
- 110 % de surcharge : en continu
- 150 % de surcharge : 1 min (triphasé) / 5 min
(monophasé)
- 200 % de surcharge : 10 secondes
- Temps de communtation automatique : ≤ 20 ms
(avec SmartGuard-63A-T0)


Caractéristiques de protection :

- Charge asymétrique : Oui, prise en charge d'une charge asymétrique triphasée à 100%
- Dispositif de déconnexion côté entrée : Oui
- Protection contre l'îlotage : Oui
- Protection contre l'inversion de polarité DC : Oui
- Détection de l'isolation : Oui
- Protection contre les surtensions DC : Oui,
compatible avec la classe de protection TYPE II
  selon la norme EN/IEC 61643-11
- Protection contre les surtensions AC : Oui,
compatible avec la classe de protection TYPE II
  selon la norme EN/IEC 61643-11
- Détection du courant résiduel : Oui
- Protection contre les surintensités AC : Oui
- Protection contre les courts-circuits AC : Oui
- Protection contre les surtensions AC : Oui
- Protection contre les arcs électriques : Oui
- Détection de la température des connecteurs : Oui
(connecteurs PV et batterie)
- Contrôle du récepteur d'ondulation : Oui
- Charge de la batterie à partir du réseau : Oui


Caractéristiques générales :

- Plage de température de fonctionnement : -25 °C à +60 °C (-13 °F ~ 140 °F)
- Humidité relative de fonctionnement : 0% - 100% RH
- Altitude de fonctionnement max. : 4 000 m
- Refroidissement : Convection naturelle
- Bruit : ≤ 29 dB
- Écran : Indicateurs LED ; WLAN intégré + application
FusionSolar
- Communication :
   RS485, WLAN / Ethernet via Smart Dongle-WLAN-FE
(en option)
   4G / 3G / 2G via Smart Dongle-4G (en option), EMMA
(en option)
- Poids (support de montage inclus) : 21 kg
- Dimensions (L x H x P) (plaque de montage incl.) :
490 mm x 460 mm x 130 mm
- Classe IP : IP66
- Puissance nocturne : < 5,5 W


Compatibilité optimiseur :

- Optimiseur compatible DC MBUS: SUN2000-450W
P2 et SUN2000-600W-P
- Sécurité : EN/IEC62109-1, EN/IEC62109-2
- Normes de connexion réseau : IEC61727, IEC62116,
MEA/PEA, G99, Philippine Grid Code
  résolution n° 07, NRS 097-2-1, EN50549-1, VDE4105,
UTE C15-712-1/VFR 2019, UNE217002,
  NTS631, RD244(UNE217001), PPDS, ROGA, TOR
Erzeuger, CEI 0-21:2020-12 V1, C10/C11

*1. La tension d'entrée maximale est la limite supérieure de la tension DC. Toute tension d'entrée DC supérieure risque d'endommager l'ondule

- Dimensions (L x H x P) (plaque de montage incl.) :
490 mm x 460 mm x 130 mm
- Poids (support de montage inclus) : 21 kg
