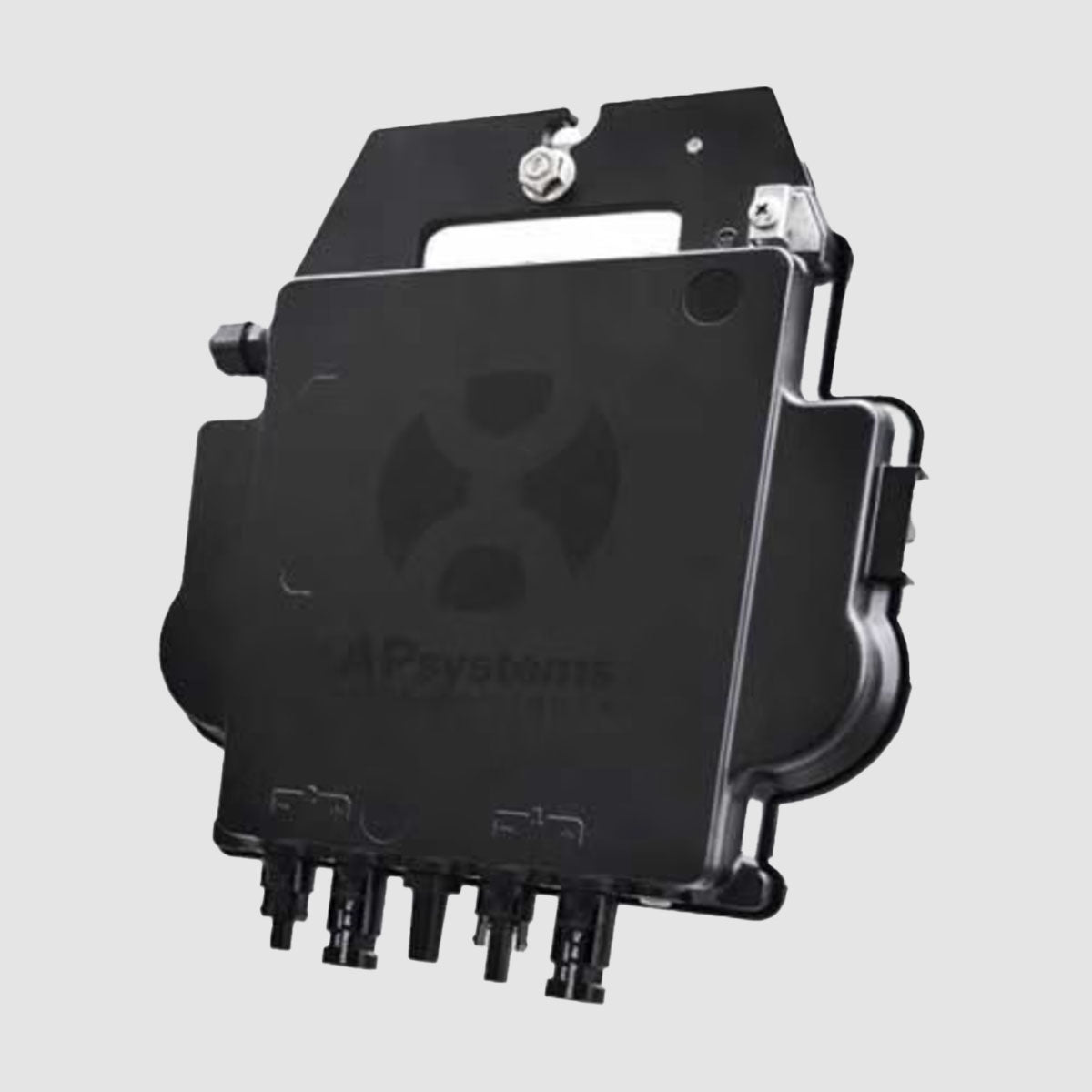

Micros Onduleurs AP Sytems Monophasé DUO DS3 H - 960 VA - 230 V AC - 50 Hz

Données d'entrée (DC) :

- Puissance module recommandée (STC) par entrée DC : 330 Wp - 660 Wp+
- Plage de Tension MPPT : 28V - 45V
- Plage de tension de fonctionnement : 16V - 60V
- Tension d’entrée DC maximum : 60V
- Courant d’entrée DC maximum : 20A x 2
- Isc PV : 25A x 2


Données de sortie (AC) :

- Puissance de sortie maximale : 960 VA
- Tension de sortie nominale : 230V / 184V - 253V
- Courant de sortie nominale : 4,2A
- Plage maximale de variation de fréquence :
50Hz / 48Hz - 51 Hz
- Facteur de Puissance (Défaut/Ajustable) : 0,99 / 0,8 avance ... 0,8 retard
- Nombre Maximum d’unités par branche de 2.5mm² : 5
- Nombre Maximum d’unités par branche de 4mm² : 6


Rendement :

- Rendement maximum : 97.3%
- Rendement MPPT Nominal 99.5%
- Consommation électrique de nuit : 20 mW


Données mécaniques :

- Plage de température ambiante de fonctionnement : -40 °C à +65 °C
- Plage de température de fonctionnement interne : -40 °C à +65 °C
- Dimensions (W x H x D) : 263mm x 218mm x 42,5mm
- Poids : 3,1 Kg
- Section du câble de sortie AC : 2,5mm2(23A)/4mm2(28A)
- Type de connecteurs : Stäubli MC4 PV-ADBP4-S2&ADSP4-S2
- Système de refroidissement : Convection - Pas de ventilateur
- Indice de protection : IP67


Caractéristiques :

- Communication (entre micro-onduleurs et ECU) : Communications Zigbee cryptées
- Type de transformateur : Transformateur haute fréquence, isolé galvaniquement
- Monitoring : Accès aux options de monitoring via la plateforme EMA
(Energy Management Analysis)
- Garantie : 10 ans standard ; 20 ans en option


Conformité :

- Conformité réseaux électriques, Sécurité et EMS :
EN 62109-1/-2; EN 61000-6-1/-2/-3/-4;
EN 50549-1; PN-EN 50549-1; DIN V VDE
V 0126-1-1; VFR 2019; UTE C15-712-1;
CEI 0-21; UNE 217002; NTS; RD647;
VDE-AR-N 4105; G98; G99; G98/NI; G99/NI
