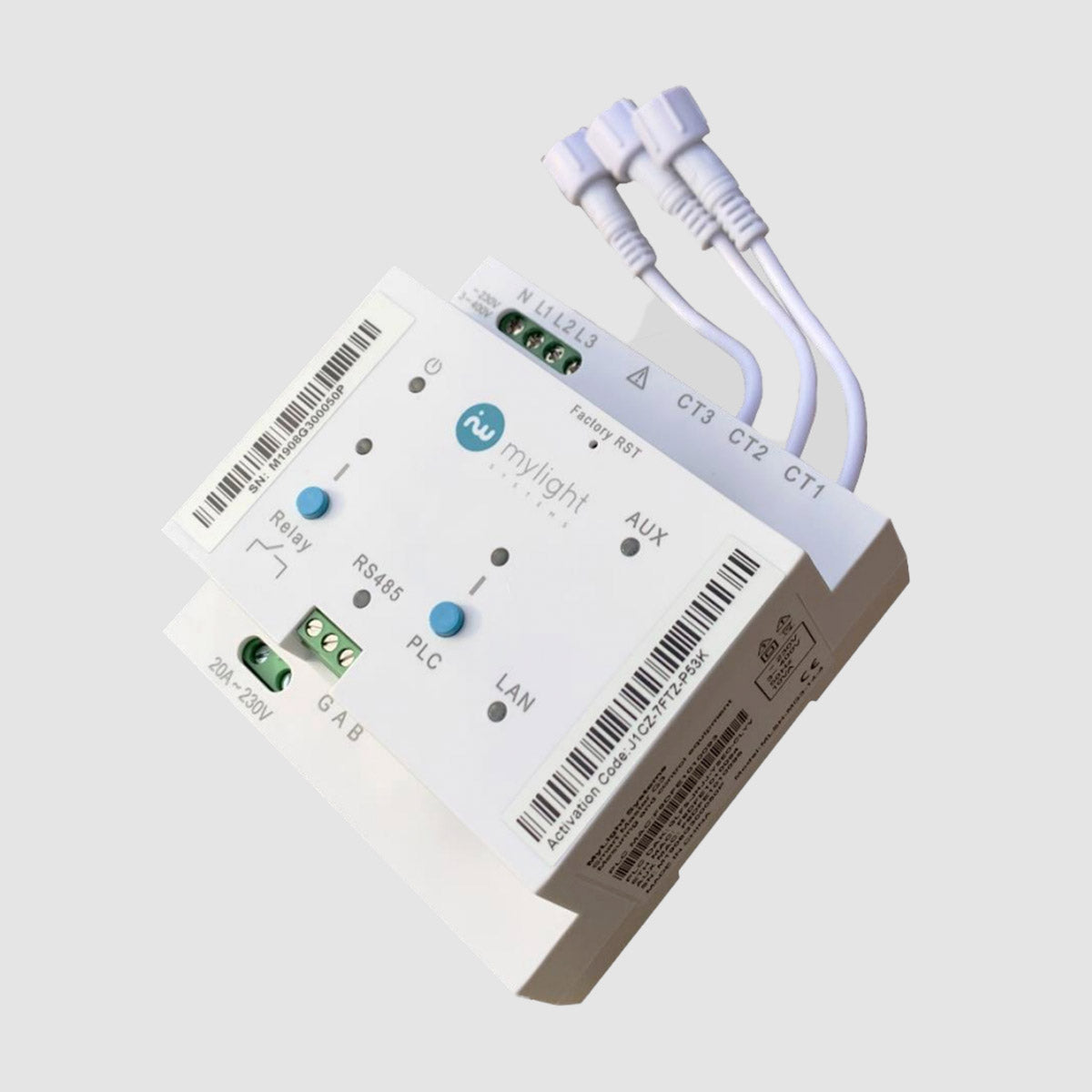

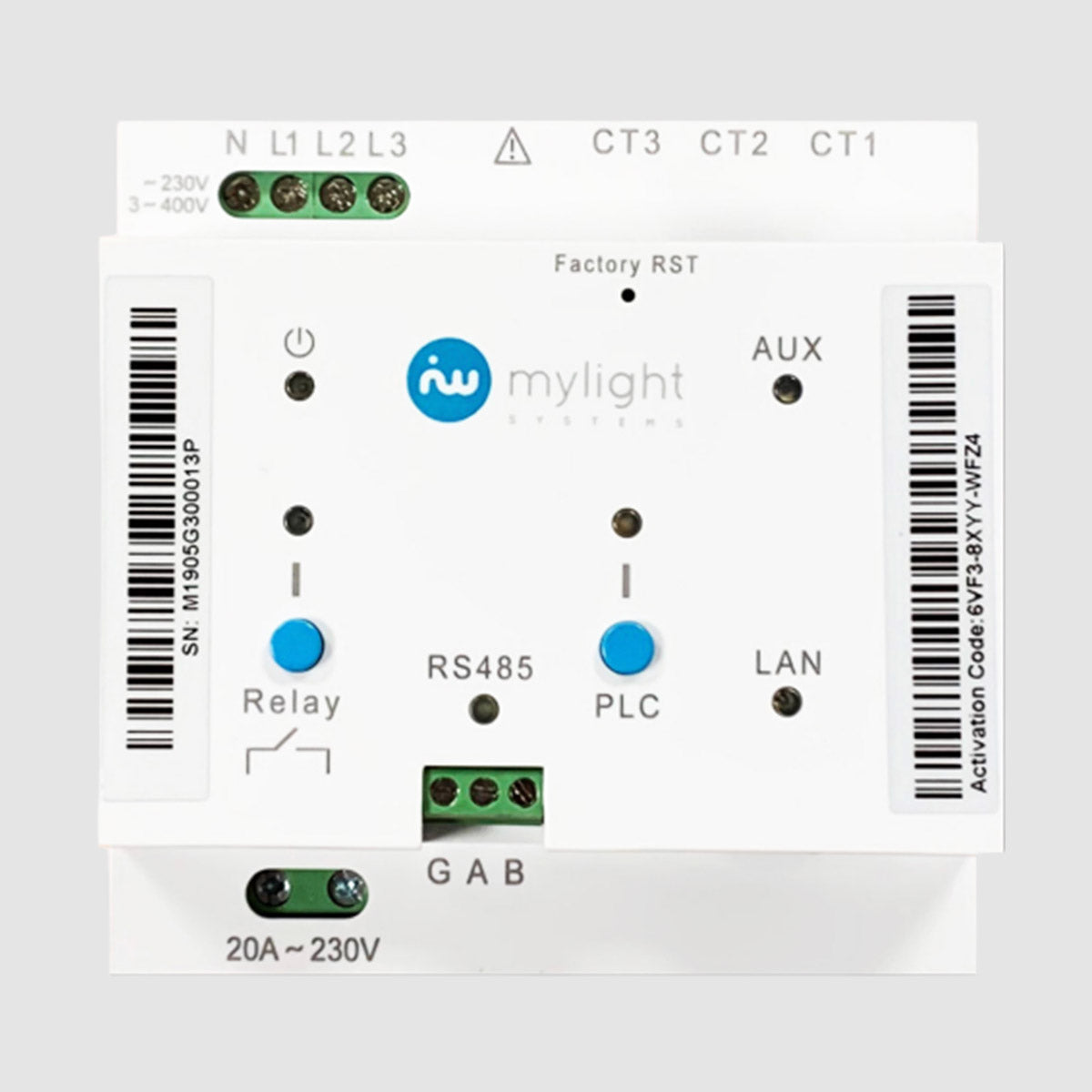

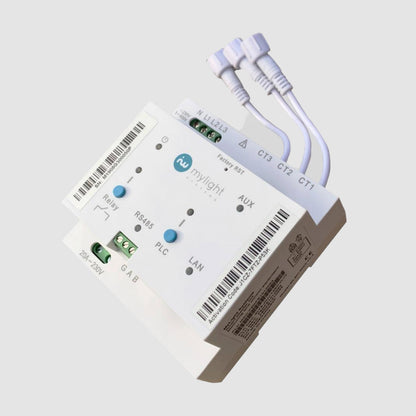

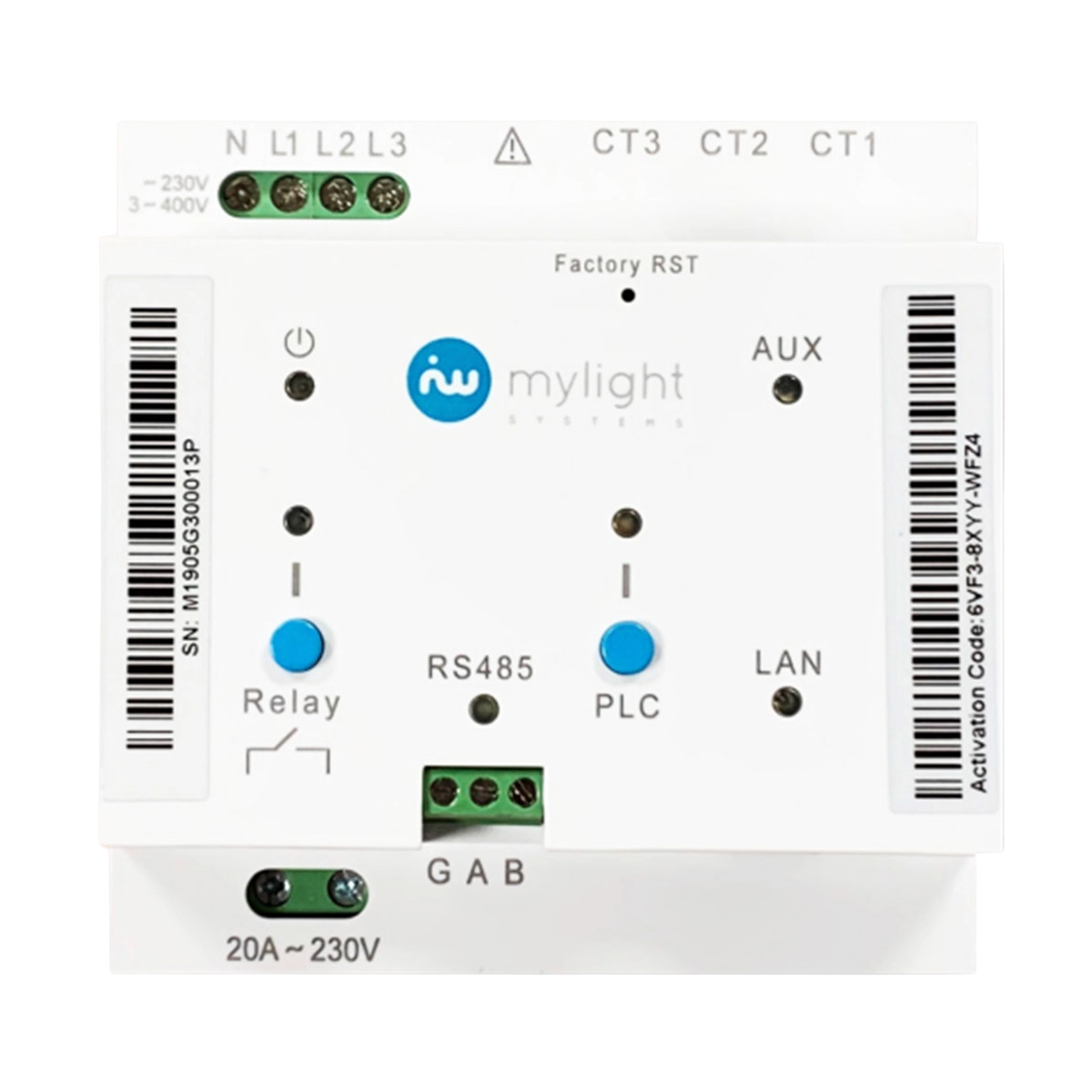

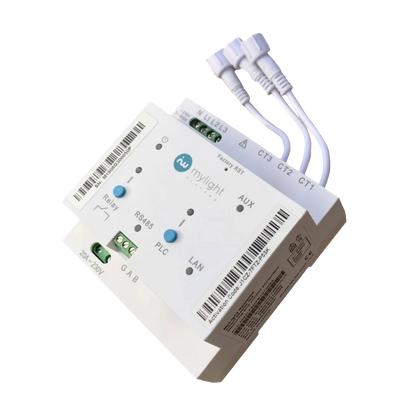

Gestionnaire d'Energie MyLight Smart Master G3

CONDITIONS ENVIRONNEMENTALES ET DIM :

- Température de fonctionnement : 5°C à 40°C
- Humidité relative : 5% à 90%
- Altitude 0 - 2000m
- Degrés de protections impacts / électriques : IK08
/ IP20
- Dimensions (mm) : 90 * 90 * 54
- Poids : 225g hors sondes de courant
- Montage : Rail DIN 35mm (5 modules)


COMPTAGE :

- Précision (puissance et énergie actives) : Classe 2
selon IEC 61557-12
- Longueurs rallonges possibles : 3m, modulable
jusqu’à 12m (avec 4 rallonges en série) - Ref.
MLSH-MG3-19
- Mesure maximale standard (sur demande) 100A
(1000A)
- Connectiques transformateurs de courant 2
contacts, verrouillables sans outil, détrompables
Réf : MLSH-MG3-15

CARACTERISTIQUES ELECTRIQUES :

- Tension nominale de fonctionnement : 230/400V
+/- 10%
- Type de raccordement : Monophasé / Triphasé
(sans terre)
- Fréquence (tolérance) : 50Hz (+/- 5%)
- Courant maximum relais : 20A
- Section de raccordement min / nom / max :
0.75mm² / 1.5mm² / 2.5mm²
- Puissance apparente max : 10VA
- Degré de pollution : 2
- Catégorie de surtension : III
- Classe de protection : 2
- Protection extérieure nécessaire :
- Alimentation : Disjoncteur 2A courbe C
(à moins de 50cm)
- Relais : Disjoncteur 20A courbe C
(à moins de 100cm)


COMMUNICATIONS :

- CPL :
- Standard : IEEE 1901 et Homeplug AV2
- Débit : 500Mbps max
- Fréquences : 2-30MHz

- RS485 :
- Appareils compatibles
- Compteurs :
- MC1D01RM (monophasé)
- MC3D01RM (triphasé)
- Actionneurs : nous consulter
- Autres : sur demande
- Câble à utiliser : 2*0.5mm² multibrins torsadés
ou blindés, masse optionnelle
- Résistance fin de ligne incluse : 120Ohms
- Distance maximale : 100m

- Ethernet :
- Longeur max : 20m
- Débit : 100Mbps max
- Configuration : Ports LAN et AUX, Ports
séparables Serveur DHCP

- Interfaces :
- Leds : Power, CPL, ETH AUX, ETH LAN,
- Boutons : CPL, relais


REGLEMENTAIRES :

- Norme CEM / sécurité électrique : EN 50561-1,
EN 50412-2-1, EN 61000-6-2, EN 61000-6-3,
EN 55032, EN 55035, EN 61326-1, EN 62311 /
EN 61010-1
- Environnemental : ROHS, REACH
- Garantie : 2 ans (extensible sous conditions)

Dimension : 90 X 90 X 54 (mm)
Poids : 225 g (hors sondes de courant)
